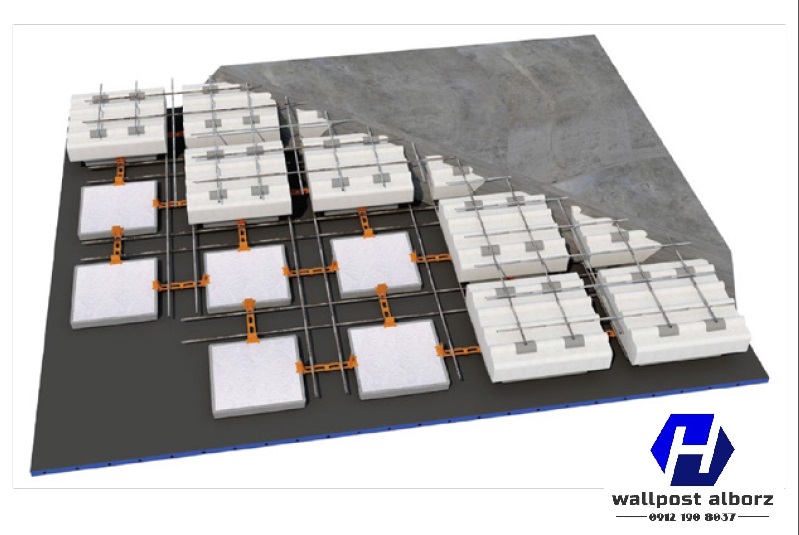

سقف اینتل دک چیست؟
اینتل دک روشی نوین در اجرای دال های مشبک دو طرفه بوده که زمینه ی ابداع آن،
اجرای تیرچه های متعامد دو طرفه با مقطع I شکل نا متقارن و به صورت کاملا مسطح است.
این سیستم بومی برای اولین بار در دنیا توسط متخصصی مجرب کشور معرفی شده است.
علاوه بر حفظ تمامی محاسن و مزایا سیستم های سازه ای موجود،
مشکلات اجرایی و محاسباتی آنها از جمله وزن زیاد ، هزینه ی بالا ، قالب بندی سخت و وقت گیر ،
نیاز به دقت بسیار بالا در اجرا و… را کاملا بر طرف کرده است.
دیباچه اینتل دک
اینتل دک روشی نوین در اجرای دال های مشبک دو طرفه بوده
که زمینه ابداع آن ، اجرای تیرچه های متعامد دو شکل نا متقارن و به صورت کاملا مسطح یک طرفه
با مقطع است. این سیستم بومی برای اولین بار در دنیا توسط متخصصین مجرب کشور معرفی شده است.
علاوه بر حفظ تمامی محاسن و مزایای سیستم های سازه ای موجود ،مشکلات اجرایی و محاسباتی آن ها از
جمله وزن زیاد ،هزینه ی بالا،قالب بندی سخت و وقت گیر ،نیاز به دقت بسیار بالا در اجرا و ….را کاملا برطرف
نموده است.
استفاده از خاصیت شکل پذیری بتن و بهره گیریاز بهترین شکل ممکن برای المان های سازه ای سقف باعث شده
اینتل دک با دارا بودن حداقل وزن سازه ای ،پاسخ مناسبی در برابر بارهای وارده داشته باشد،که این امر در کنار
سایر مزایا ،اینتل دک را به یکی از اقتصادی ترین سقف های جهان تبدیل کرده است.
یک سقف باید به لحاظ سازه ای مقاوم بوده ،دوام کافی داشته و ایمنی لازم و زلزله تامین کند و باید الزامات
بهره برداری مطلوب و آسایش را فراهم کند .

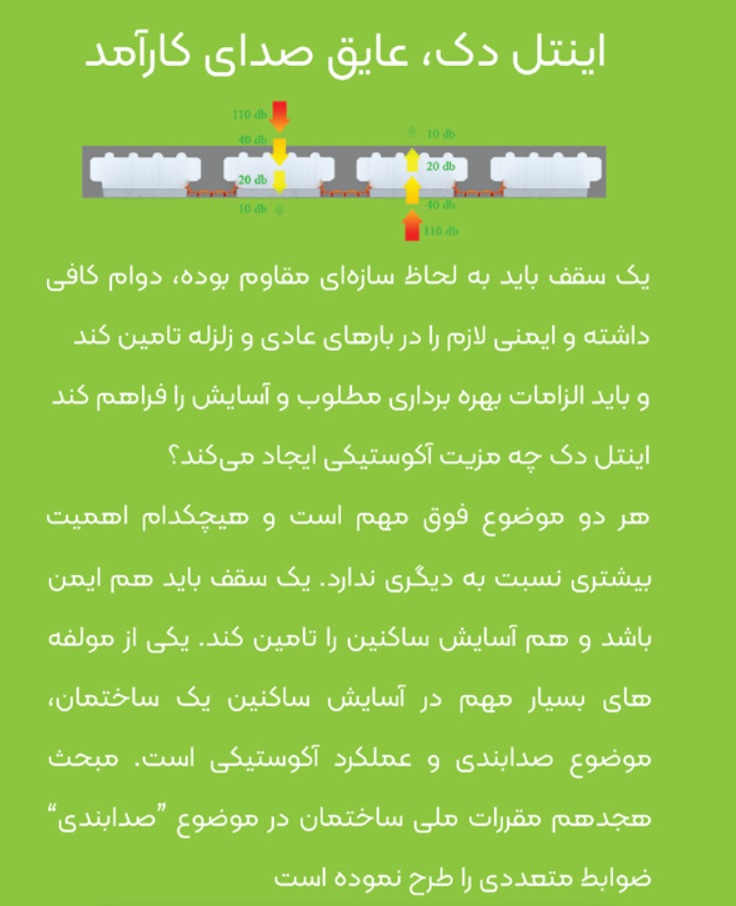

اینتل دک چه مزیت آکوستیکی ایجاد می کند؟
هر دو موضوع فوق مهم است و هیچکدام اهمیت بیشتری نسبت به دیگری ندارد. یک سقف باید هم ایمن باشد و
هم آسایش ساکنین را تامین کند .یکی از مولفه های بسیار مهم در آسایش ساکنین یک ساختمان ،موضوع
صدابندی و عملکرد آکوستیکی است.مبحث هجدهم مقررات ملی ساختمان در موضوع صدابندی ضوابط متعددی را
طرح نموده است.
بر این اساس ،صدابندی ساختمان به دو رده تقسیم می شود: 1-صدابندی هوابرد 2-صدابندی کوبه ای
صدا بندی هوابرد بیشتر به موضوع انتقال اصوات بین فضاهای مختلف می پردازد، اما صدابندی کوبه ای به موضوع
انتقال سیگنال های حاصل ضربات ناگهانی می پردازد.از جمله دویدن افراد،افتادن ناگهانی جسم سنگین بر زمین
و ……برای کمی کردن صدابندی کوبه ای سقف ،شاخص معین در استاندارد ملی 8834ایران تدوین گردیده است.
این شاخص که تحت عنوان تراز فشار معرفی (LNW)صدای کوبه ای معمول شده وزن یافته مورد نیاز برای سقف
بین طبقات در (LNW)شده است ساختمان ها با کاربردی های مختلف طبق مبحث هجدهم مقرات ملی ساختمان
آورده شده است.

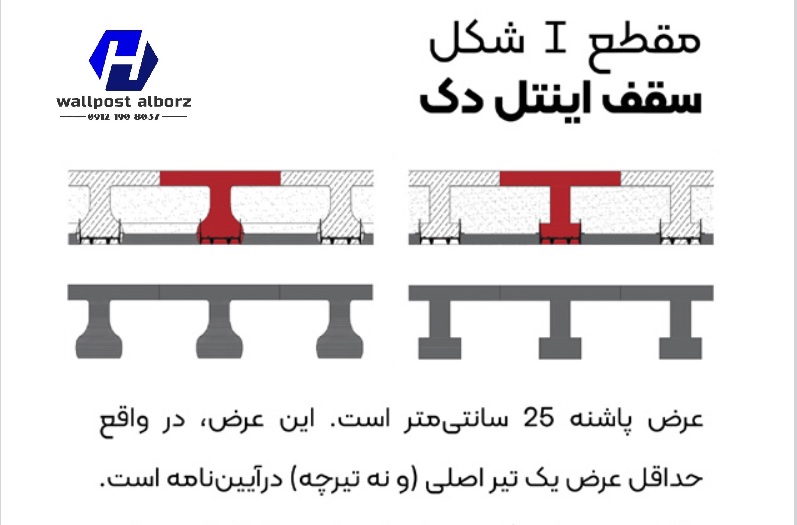

عرض پاشنه 25 سانتی متر است .در واقع حداقل عرض یک تیر اصلی (و نه تیرچه)در آیین نامه است.بنابراین
میتوان گفت در اینتل دک عملا با دالی مواجه هستیم که با تیرهای اصلی به عرض 20 سانتی متر تقویت شده
است . این عرض بزرگ از یک سو اجازه استفاده از چند میلگرد اصلی و تقویت شده را به راحتی و رعایت تمام
ضوابط آیین نامه می دهد.در اینتل دک استفاده از یک بتن متعارف کارگاهی ایران که عمدتا با درشت دانه بیشتر
و کارایی کمتری است مشکلی ایجاد نخواهد کرد. اینتل دک اساسا برای بتن با شرایط بومی طرح شده است.

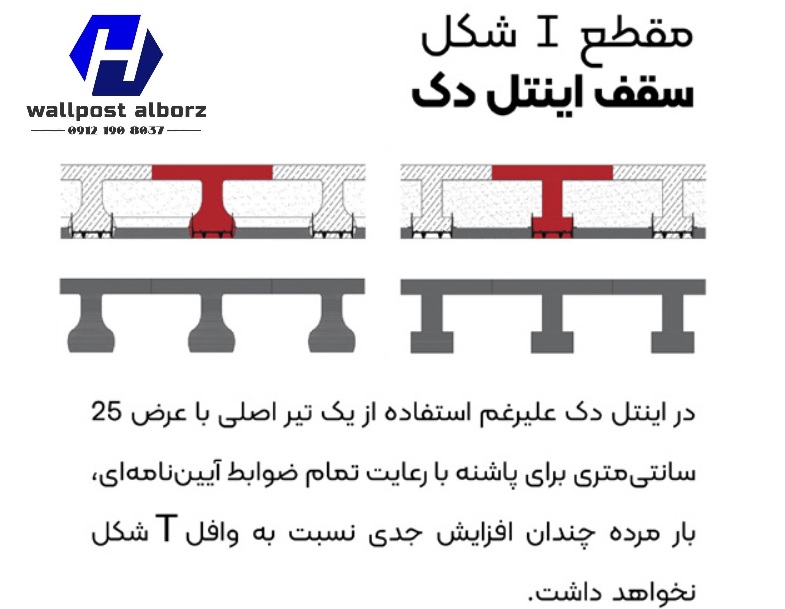

در اینتل دک علیرغم استفاده از یک تیر اصلی با عرض 25سانتی متری برای پاشنه با رعایت
تمام ضوابط آیین نامه ای،با مرده چندان افزایش جدی نسبت به وافل T شکل نخواهد داشت.دلیل این امر هم
خلاقیت منحصر بفرد اینتل دک در ایجاد مقطع T شکل بجای I شکل است.
حذف سقف کاذب در سقف اینتل دک

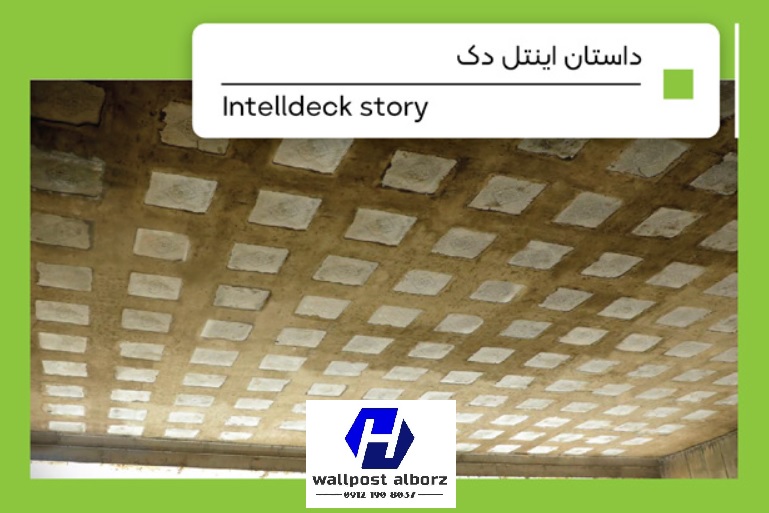

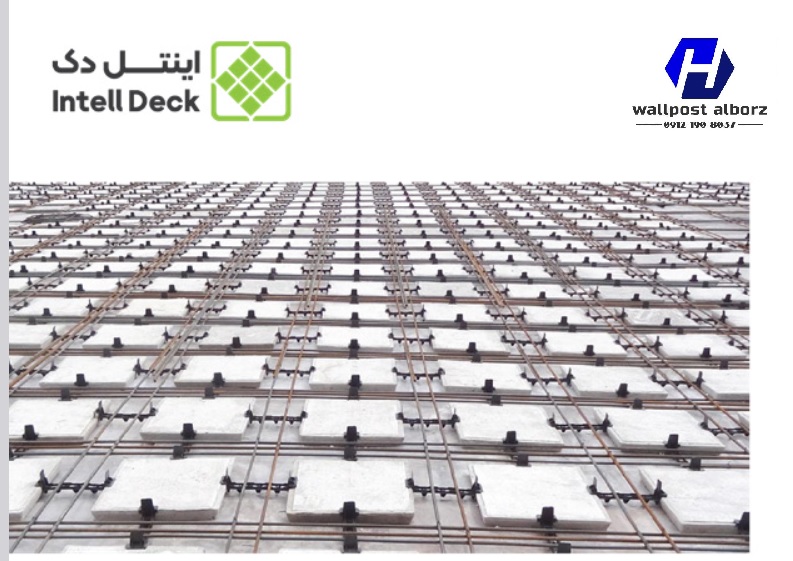

در تصویر رو به رو نمونه ای اجرا شده سقف اینتل دک ارائه شده است .
ویژگی بارز اینتل دک در قیاس با سقف مشبک با قالب موقت آن است که سطحی تخت و یکدست بتنی بدست
آمده است .نبود آویز از یک سو و امکان اجرای با سولت نازک کاری
به دلیل مضرس بودن سطح سقف امتیاز مهم اینتل دک در این سازه بوده است.
درکنار پوشاندن دهانه ای بزرگ که مزیت های معماری خلق کرده است.
سایز مزایای سقف اینتل دک
به دلیل شکل گیری مقطع I شکل نامتقارن ضخامت سقف نسبت به سیستم های مشابه کاهش می یابد.
سهولت در امر اجرا به صورتی که یک اکیپ نیمه ماهر توانایی اجرای سقف اینتل دک را دارند.
اجرای سازه به صورت شابلون باعث می شود که خطای اجرایی سلب شود.
فرم هندسی و مصالح بلوک های تحتانی اینتل دک برای افزایش عملکرد جذب صدا طراحی شده است.
امکان اجرای سازه با دهانه ها و کنسول های بلند
قیمت اینتل دک و هزینه های مقرون به صرفه و معقول (نسبت به سایر سیستم ها اعم از تیرچه بلوک و غیره در
قیاس با همان طول دهانه)و در عین حال اجرای سازه ای مدرن و با کیفیت
مصرف بتن در سقف به شکل بهینه (400کیلوگرم در هر متر مربع سقف با ضخامت 30 سانتی متر)
عدم نیاز به بتن با روانی بالا
کاهش آسیب پذیری در برابر آتش سوزی
قرارگیری در رده دال های با تیرچه متعامد منطبق بر مقررات ملی ساختمان
فناوری متناسب با واقعیت های اجرایی کشور
حذف ضرورت استفاده از سقف کاذب

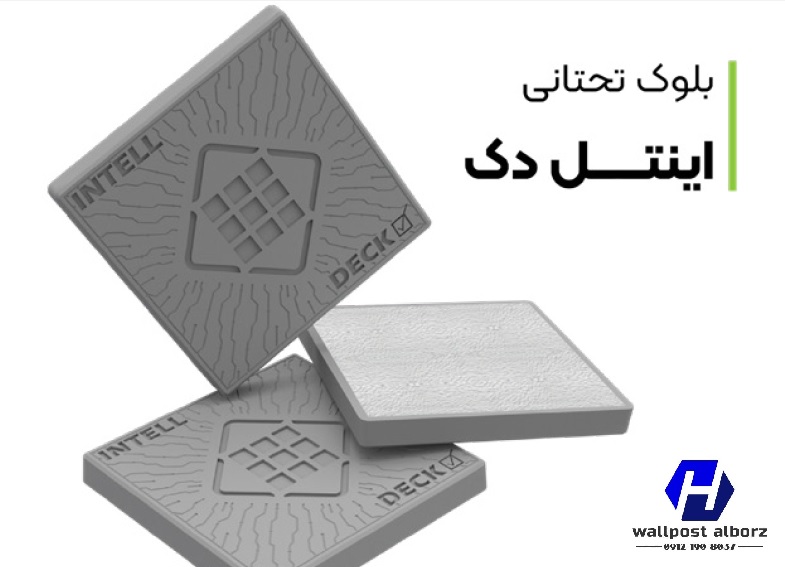

بلوک تحتانی اینتل دک
برخی از مزایا
در حین اجرا درست مانند یک شایبون عمل کرده و امکان خطای اجرایی را سلب می کند
فراهم نمودن امکان حذف سقف کاذب
محصور شدن توسط بتن اطراف و در نتیجه کمک به کاهش خیز و ارتعاش
استحکام مطلوب در برابر بار آویزها
وزن سبک و بهینه متناسب با شرایط ارگونومیک اکیپ های اجرایی
تقویت صدابندی سقف به واسطه استفاده از سبک دانه و تامین مقاومت در برابر حریق

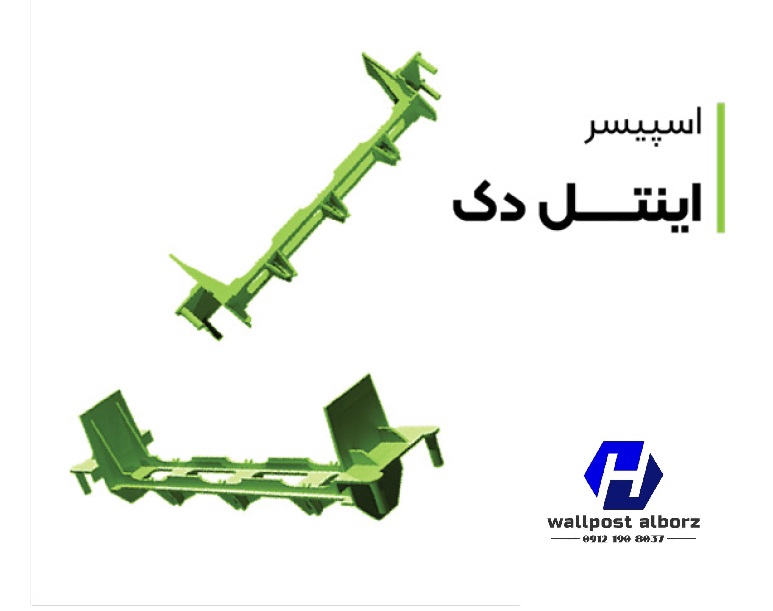

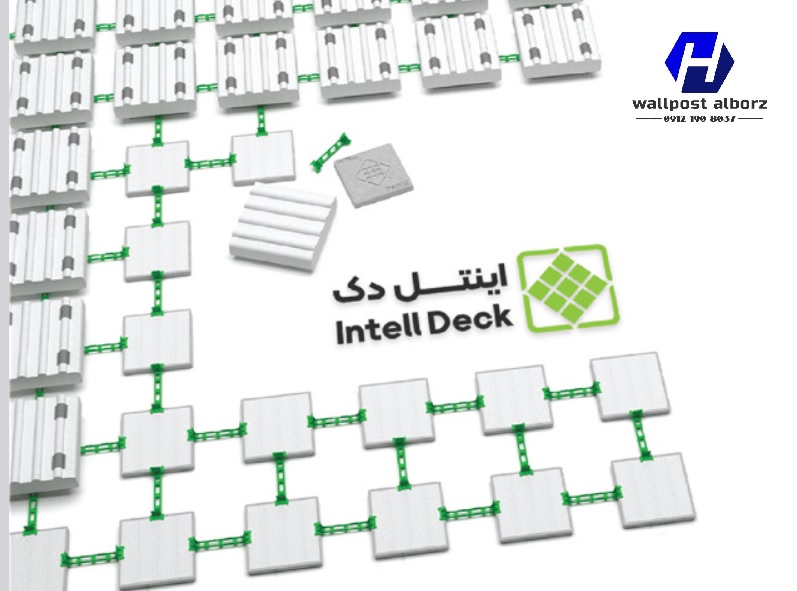

اسپیسر اینتل دک
رعایت فاصله بلوک ها در دو جهت متعامد
تسهیل امر اجرا به صورتی که اکیپ نیمه ماهر قادر به اجرای سقف باشد
تامین سیستماتیک کاور میلگردها در فواصل یکسان در تمام سقف مطابق آیین نامه
تامین پاشنه به عرض 25 سانتی متر برای تیرچه ها
کاهش قابل توجه خطاهای اجرایی
امکان قرارگیری تا 6 میلگرد سراسری

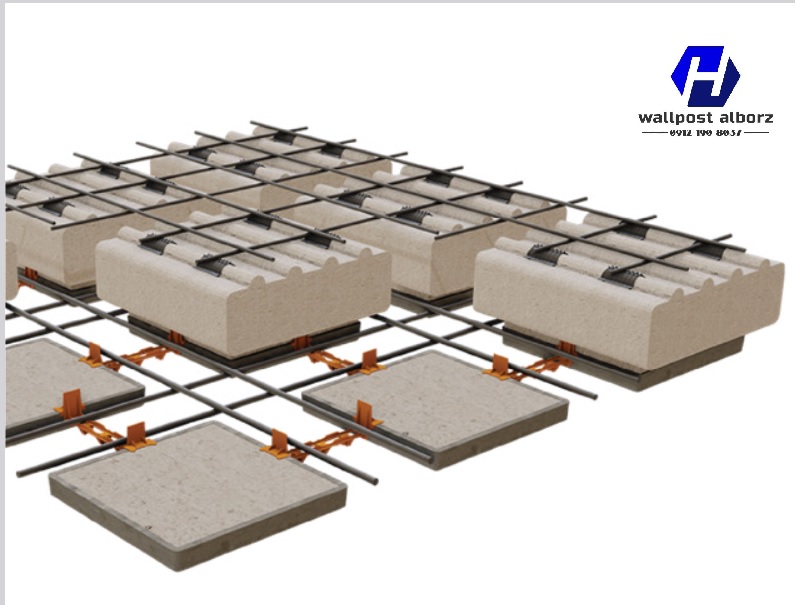

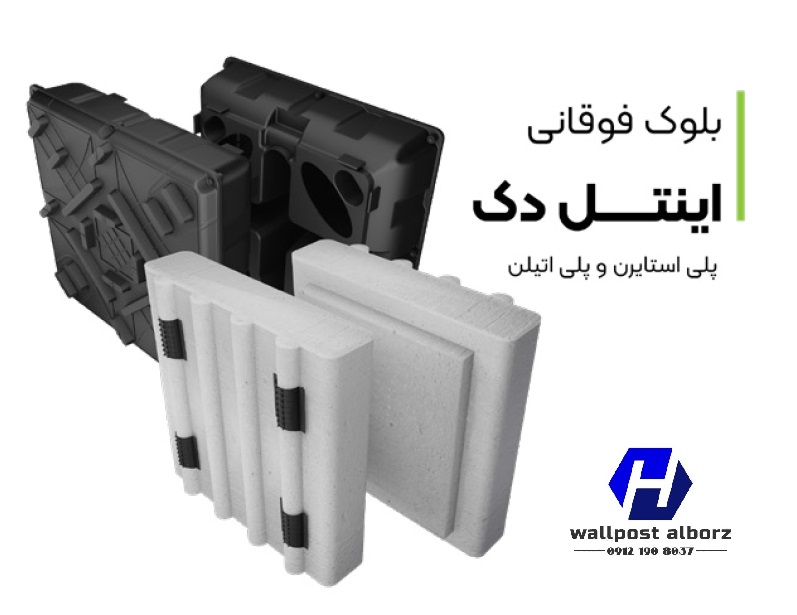

بلوک فوقانی اینتل دک (پلی استایرن و پلی اتیلن)
شکل نامتقارن I دسترسی آسان به مقطع
محدود بودن حرکت افقی بتن
فراهم نمودن عملکرد عایق صوت و حرارت
تعبیه نشیمن مناسب برای میلگردها
سهولت در تامین ضخامت های مختلف برای دهانه های مختلف
محصورشدگی بین اسپیسرها و در نتیجه عدم جابجایی حین بتن ریزی
حمل و نقل آسان و سهولت برش در بلوک پلی استایرن
مراحل اجرای سقف اینتل دک

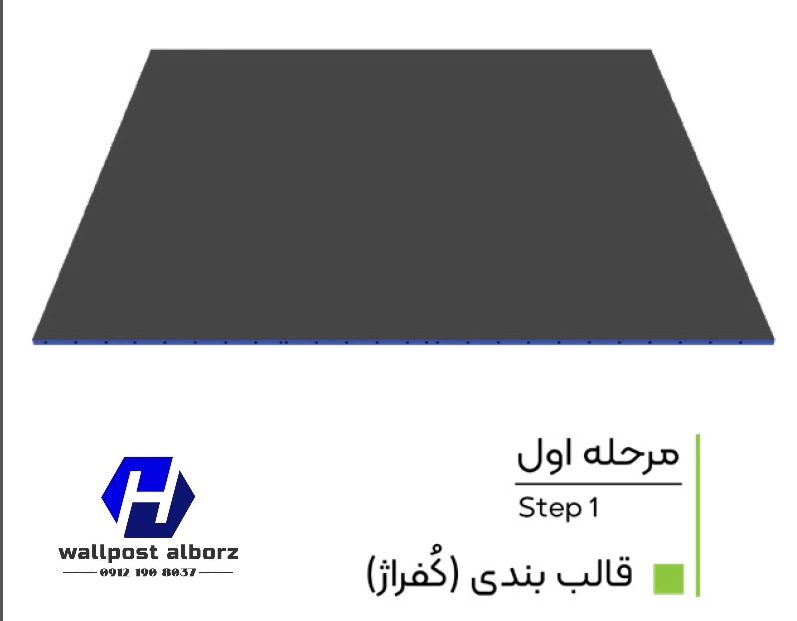

مرحله اول
قالب بندی (کفراژ)

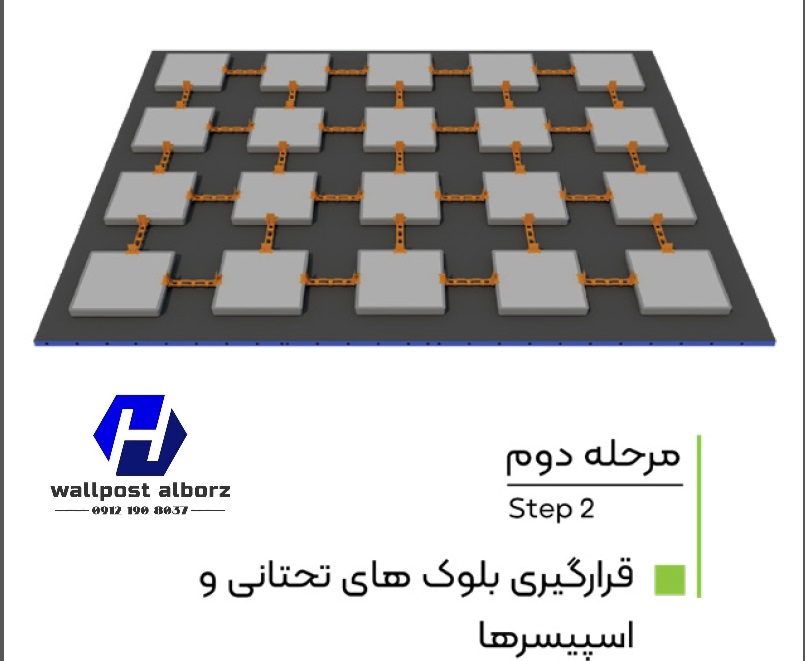

مرحله دوم
قرارگیری بلوک های تحتانی و اسپیسرها

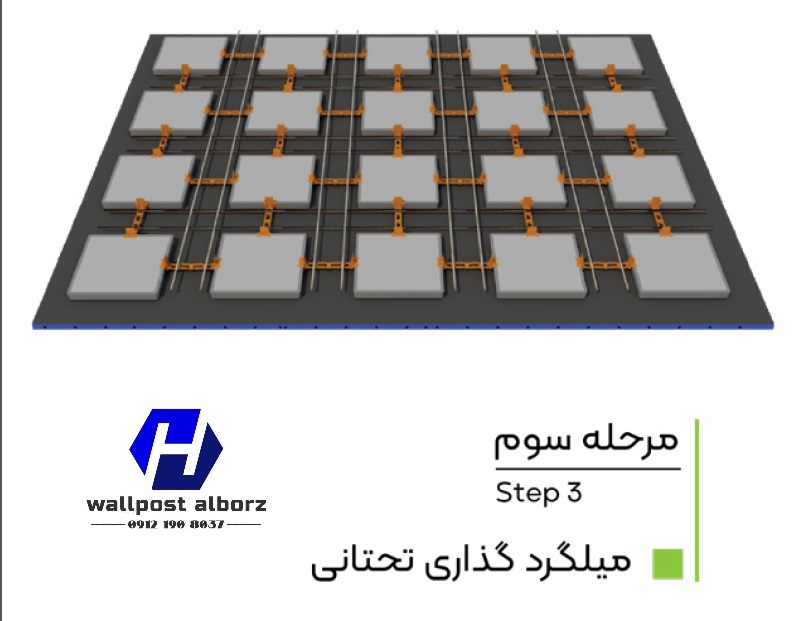

مرحله سوم
میلگرد گذاری تحتانی

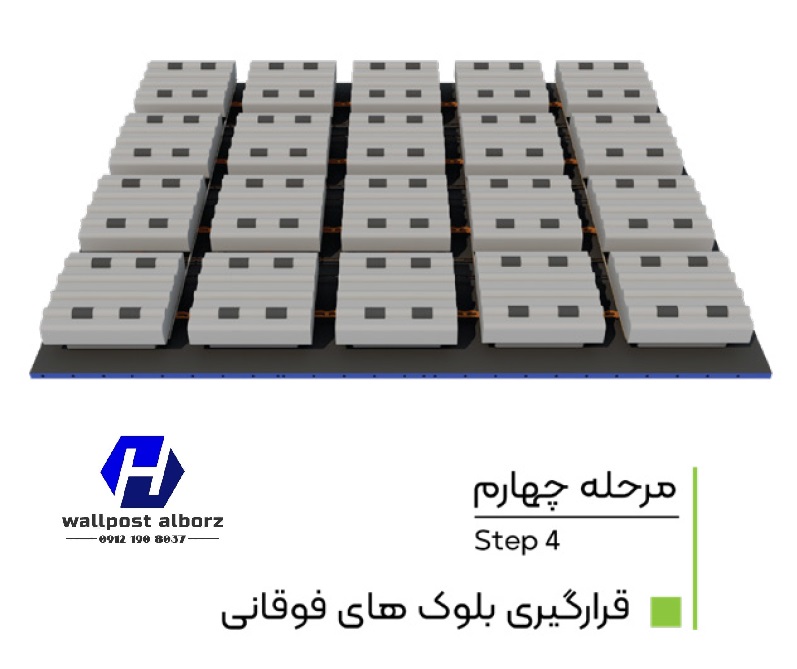

مرحله چهارم
قرارگیری بلوک های فوقانی

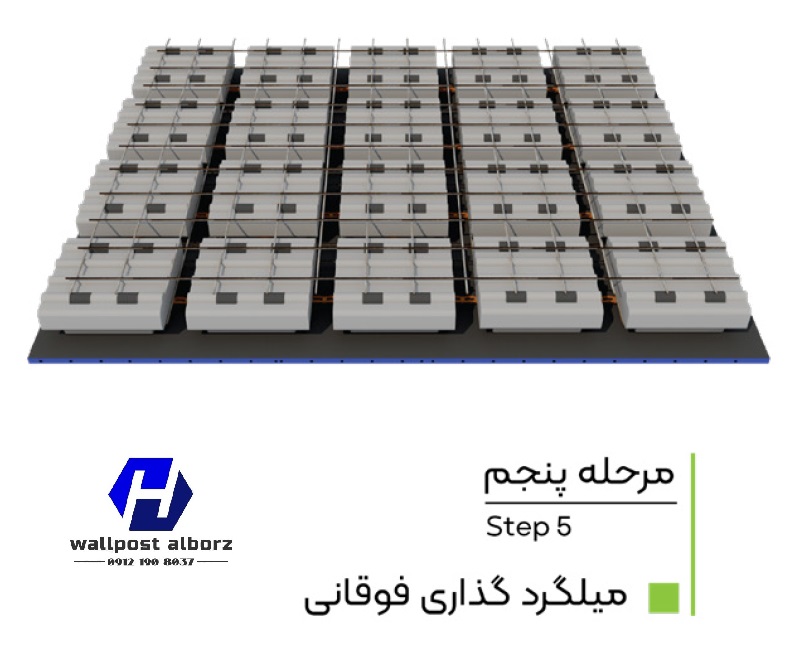

مرحله پنجم
میلگردگذاری فوقانی

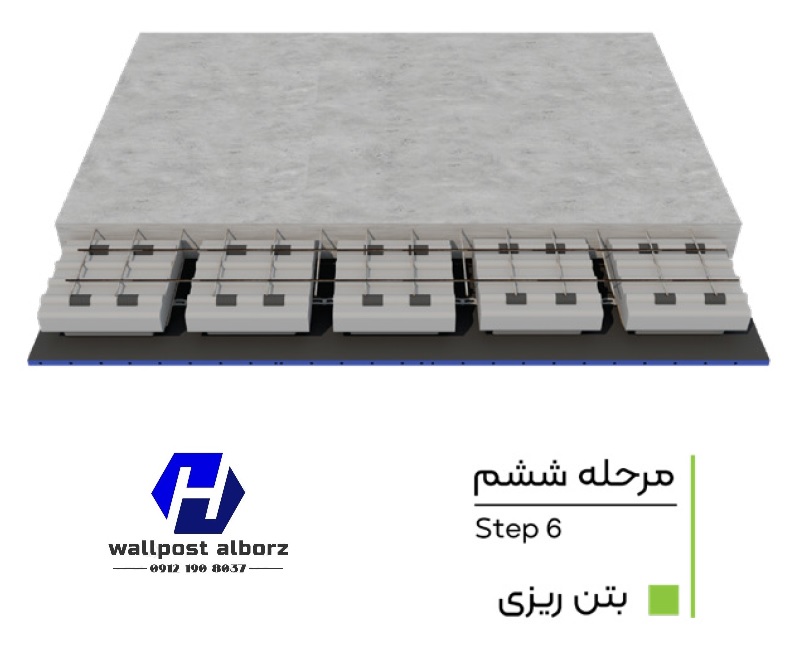

مرحله ششم
بتن ریزی
