نحوه ی اجرای وادار افقی

نحوه ی اجرای وادار افقی – والپست البرز

طبق آیین نامه 2800 پیوست ششم

( نحوه ی اجرای والپست در دیوار های مرتفع یا دیوار بلند)

زمانی که ارتفاع دیوار از 3.5 متر بیشتر باشد بایستی در اجرای والپست ساختمان

از وادار افقی( کلاف افقی) استفاده شود.

نحوه ی اجرا والپست (وادار میانی) کلاف افقی

در صورتی که طول دیوار ما بیش از 4 متر و ارتفاع دیوار بیش از 3.5 متر باشد

بایستی ابتدا وادار میانی به صورت عمودی اجرا شود. وادار میانی به روی پلیت 4 سوراخ

رول بولت می شود به کف سازه و در بخش بالایی به جای قرار گیری در ناودانی کشویی

زیر وادار میانی که به صورت افقی اجرا میگردد قرار میگیرد.

وادار میانی ( وادارH) را به صورت افقی به روی وادار عمودی قرار می دهیم

و هر دو طرف ابتدایی و انتهایی وادار میانی را که به ستون متصل می کنیم.

نحوه ی اتصال وادار میانی ( کلاف افقی)

در نقطه ی اتصال وادار افقی به ستون ،  ابتدا پلیت را توسط 4 عدد رول بولت سایز 10

به ستون متصل میکنیم

سپس ناودانی کشویی( سایز ناودانی کشویی بایستی یک سانت از سایز وادار میانی بیشتر باشد)

را در راستای کلاف افقی به صورت افقی به پلیت کامل و سرتاسری جوش می دهیم.

(میتوانیم برای اتصال بهتر از تکه های نبشی و یا میلگرد در محل جوش استفاده کنیم)

وادار از هر دو طرف به روی ناودانی کشویی قرار میگیرد

لازم به ذکر است انتهای وادار افقی نباید به پلیت بچسبد بلکه از هر دو طرف ،

یعنی ابتدای وادار افقی و انتهای وادار افقی بایستی از پلیت متصل به ستون فاصله داشته باشد

تا در هنگام زلزله و حرکت ستون ها، وادار افقی نیز به سمت جلو و یا عقب فضای لازم

برای حرکت را داشته باشد.

و در صورتی که طول دیوار ، بیش از 4 متر باشد

و وادار میانی بین دو دیوار قرار گرفته باشد از وسط نیز بروی وادار میانی قرار می گیرد تا لنگر نیندازد.

سازندگان ،مهندسان و همکاران گرامی میتوانند تمامی سوالات خود را در مورد نحوه ی اجرای درست

اصولی و کم هزینه والپست ساختمان را با تماس با مشاوران مجموعه ی ما در میان بگذارند.

هدف ما آگاهی شما عزیزان و ایمن سازی کلیه ساختمان های در حال ساخت هست.

تولید والپست ساختمان طبق پیوست ششم آیین نامه 2800  ساختمان .

دارای گواهی نامه فنی و استاندارد.

مجهزترین و به روز ترین دستگاه های تولید میلگرد بستر و ناودانی منقطع بهمراه تولید کلیه ی مقاطع والپست

ساختمان .

تولید ناودانی منقطع وادار های میانی و انتهایی به طول 3 الی 4 متر.

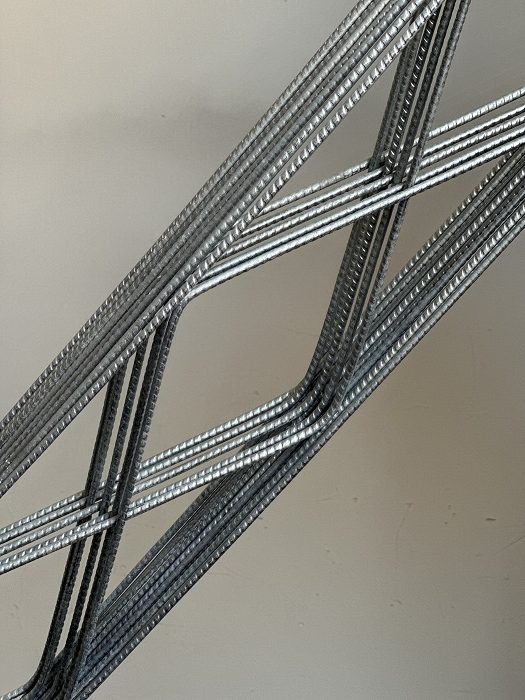

تولید میلگرد بستر  در ضخامت و سایزهای مختلف .
